Підбір сонячних панелей для інвертора - важливий етап проектування сонячної електростанції (СЕС). Для правильного підбору сонячних панелей до інвертора, вам слід враховувати декілька ключових характеристик:

1. Потужність МППТ контролера інвертора: загальна потужність панелей не має перебільшувати потужності контролера інвертора.

2. Напруга та струм панелей: потрібно правильно підібрати панелі, щоб напруга та струм сонячних панелей відповідали характеристикам інвертора. Це дуже важливо, адже підібравши не правильно панелі по напрузі та струмові можна або вивести з ладу інвертор, або отримати погану генерацію.

3. Коефіцієнт продуктивності: вищий коефіцієнт продуктивності означає, що панелі генерують більше енергії з тією ж площею, але тут слід врахувати що чим кращий показник, тим більша вартість панелей.

4. Звернути увагу на гарантійні умови виробника сонячних панелей, сертифікація та стандарти.

5. Також слід врахувати місце розміщення панелей, адже робити монтаж на скатному даху з великими панелями важче чим на наземній конструкції.

Мережевий і гібридний інвертори використовуються для сонячних систем, але мають деякі ключові відмінності:

1. Робочий режим:

- Мережевий інвертор: працює лише тоді, коли є електрична мережа. Він використовує сонячні панелі, щоб генерувати електроенергію для використання у вашому будинку, підприємстві та, за потреби, для продажу надлишку енергії до мережі.

- Гібридний інвертор: має більше можливостей. Він може працювати як мережевий інвертор, коли є електрична мережа, і також може працювати автономно, коли мережі немає.

2. Система акумулювання енергії:

- Мережевий інвертор: не має можливості зберігання енергії, вся енергія вироблена станцією видається в мережу.
- Гібридний інвертор: може включати в себе систему зберігання енергії, таку як акумулятори, для збереження надлишку сонячної енергії.

3. Режим роботи при відключенні мережі:

- Мережевий інвертор: при відключенні мережі припиняє роботу.
- Гібридний інвертор: при відключенні мережі може переключитися на автономний режим і використовувати АКБ або сонячні панелі для живлення споживачів.

4. Складність інсталяції:

- Мережевий інвертор: менш складний для встановлення.
- Гібридний інвертор: складніший у встановленні через додаткові компоненти, такі як акумулятори.

5. Вартість:

- Мережевий інвертор: дешевший, оскільки не має додаткових елементів системи.
- Гібридний інвертор: може бути дорожчим через необхідність встановлення АКБ.

6. Функції моніторингу:

- Мережевий інвертор: обмежений функціями моніторингу та керування.
- Гібридний інвертор: має розширені можливості моніторингу та керування, налаштування режимів роботи.

Отже, основна різниця полягає в тому, що гібридний інвертор має більше функцій і може працювати навіть у відсутності мережі, тоді як мережевий інвертор працює лише при наявності електричної мережі. Вибір між мережевим та гібридним інвертором завжди залежить від ваших потреб та бюджету. Надіємось наведені відмінності допоможуть вам у виборі необхідного варіанту.

В середньому споживання котла 100 Вт.

При розрахунку враховуємо що АКБ ми не можемо розрядити в «нуль», має залишитись хоча б 20% ємності.

Якщо у вас є кислотний акумулятор потужністю 100 А і ви хочете за допомогою нього забезпечити роботу котла, ви зможете приблизно розрахувати час роботи акумулятора, використовуючи формулу:

Час роботи (години) = Ємність акумулятора (А·год) * Напруга АКБ * Відсоток розряду АКБ / Потужність споживача (Вт)

Отже: 100 * 12 * 0.8 / 100 = 9,6 що приблизно дорівнює 9 годин і 35 хвилин.

1. Основною функцією ДБЖ - зберігання живлення, а інвертора - перетворення постійного в змінний струм.

2. ДБЖ працює лише із вбудованими або зовнішніми АКБ, інвертор може працювати із сонячними панелями та з або без АКБ.

3. Час роботи без мережі у ДБЖ значно менший чим у інвертора, адже він обмежений ємністю АКБ, інвертор може працювати значно довше за рахунок сонячних панелей.

4. ДБЖ зазвичай використовується для живлення обмеженого числа пристроїв, таких як комп'ютери, сервери або медичне обладнання, а інвертор використовується для живлення більш великих систем, які можуть включати всі електроприлади в будинку, офісі чи підприємстві.

5. Простота встановлення ДБЖ спрощує його використання, адже для встановлення і налаштування інвертора необхідно володіти певними знаннями та досвідом.

Сказати, що інвертор краще ДБЖ чи навпаки – важко і не доцільно, адже кожне обладнання слід обирати по ваших потребах.

Функція підмішування є однією з ключових особливостей гібридних інверторів. Вона використовується, щоб змішувати чи комбінувати різні джерела енергії для забезпечення стабільної вихідної потужності.

У разі, якщо споживання енергії перевищує її вироблення від сонячних панелей, гібридний інвертор може автоматично використовуючи накопичену енергію у батареї або в разі їх відсутності добирати необхідну частину з мережі. Це дозволяє вам продовжити використання електроенергії навіть тоді, коли сонячна енергія не виробляється, наприклад, вночі або в хмарну погоду. Таким чином, функція підмішування забезпечує безперебійне живлення пристроїв, навіть у випадку перебоїв у постачанні електроенергії.

Сонячні панелі працюють і взимку, але їх продуктивність може бути меншою у порівнянні з більш теплими сезонами. Ось як це працює:

• Сонячні панелі генерують електроенергію з сонячного світла. Узимку, дні стають коротшими, і сонце знаходиться на низькому куті відносно горизонту в порівнянні із літом, що обмежує кількість сонячного світла, яке потрапляє на панелі. Це може призвести до меншого вироблення електроенергії.


• Холодна погода взимку може підвищити продуктивність сонячних панелей, оскільки вони працюють краще при низьких температурах, зменшуються втрати. Але це не помітно через погану погоду, коротший світловий день та можливість снігового покриву на панелях. Якщо сніг лежить на панелях, це призводить до значного зниження вироблення електроенергії. Однак сонячні панелі зазвичай встановлюють під кутом, і сніг може швидко злизати або розтанути під дією сонячного тепла.

Загалом, сонячні панелі все ще можуть працювати взимку, але їх продуктивність може бути меншою через обмежену кількість сонячного світла та вплив негоди. Щоб максимізувати вироблення електроенергії, важливо відстежувати стан панелей, видаляти сніг і якщо це можливо змінювати кут розташування до сонця.

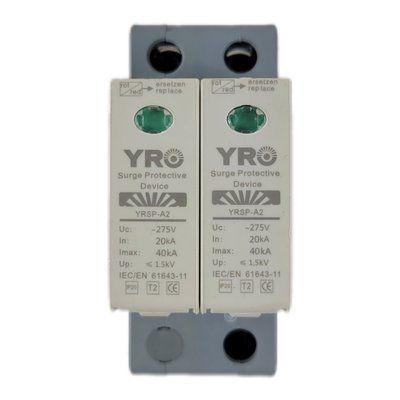

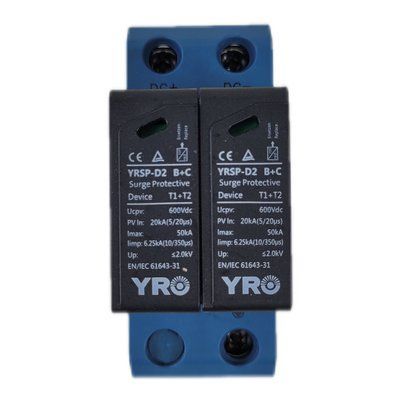

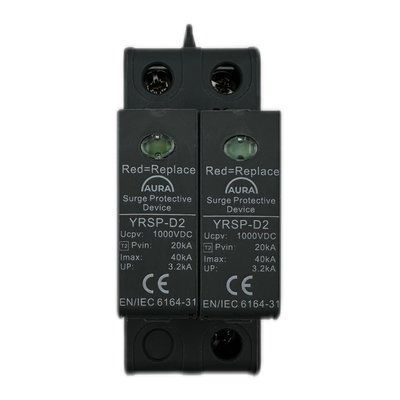

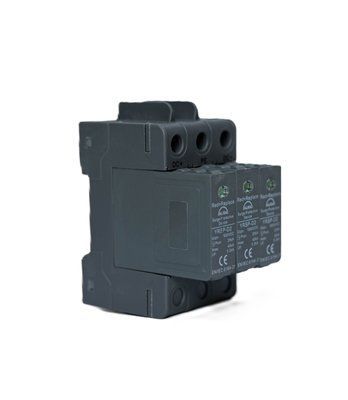

Грозозахист або блискавкозахист для СЕС має важливе значення для забезпечення безпеки обладнання та оптимальної роботи системи. Ось кілька причин, чому грозозахист потрібен для СЕС:

1. Захист від блискавки, сонячні панелі та інші компоненти СЕС можуть бути вразливі на удари блискавки під час грози. Грозозахист допомагає відводити блискавковий розряд.

2. Збереження системи, грозозахист сприяє збереженню нормальної роботи системи, захищає інвертор.

3. Збільшення тривалості служби, грозозахист допомагає зменшити ризик короткого замикання та інших пошкоджень, які можуть знизити тривалість служби сонячної електростанції.

4. Захист від перенапруги, блискавкові розряди можуть призвести до різкого збільшення напруги в системі, навіть якщо не потрапили у вашу СЕС, грозозахист допомагає обмежити цю перенапругу та захищає підключене обладнання від пошкоджень.

Отже, грозозахист є важливою складовою сонячних електростанцій, що забезпечує їхню надійну роботу, захищає від пошкоджень.

Сонячні панелі можуть мати напругу від 12В до 60В.

Ось деякі приклади:

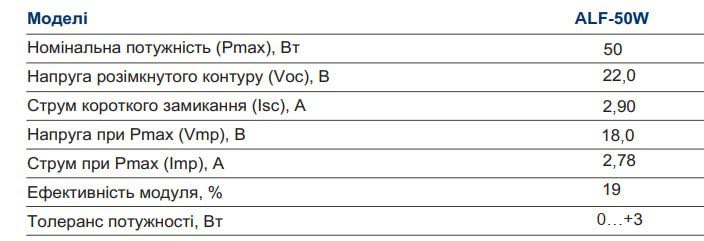

1. Гнучка сонячна панель Альтек ALF-50-180W Flexible

2. Risen RSM40-8-390M

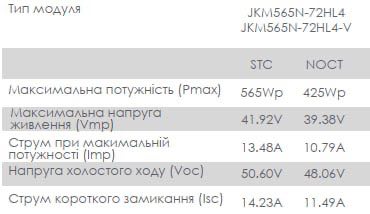

3. Jinko Tiger Neo N-type 72HL4-(V) 565 Вт

Потрібно звертати увагу на напругу холостого ходу(VOC), адже саме по напрузі холостого ходу виконується підбір панелей до інверторів.
